Les outils de géotraitements

Ces outils qui permettent à MithraSIG de vous offrir les meilleurs des outils géospatiaux sont nombreux et traitent des données vectorielles comme raster.

Nous allons ici enchainer une série d'opérations spécifiques dans le but de vous montrer comment utiliser ces outils. Nous ne rentrerons pas dans la description exhaustive de tous les outils ici.

Notre objectif est de créer un buffer de 5 m du centroïde de routes par exemple.

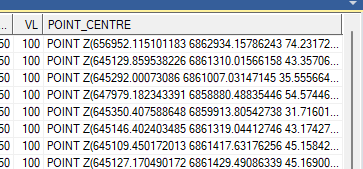

•Dans la vue tableau des routes, créer un nouvel attribut "POINT_CENTRE" et le remplir par la formule suivante:



ST_AsText(ST_GeomFromText(" POINT (" + str(_midpointx#) +" "+ str(_midpointy#) +" " +  str(_midpointz#) + "), EPSG:2154" ))



Cette formule a pour effet de créer le centroïd d'une entité au format WKT ("well known text")





•Transformons ces informations attributaires en géométrie:

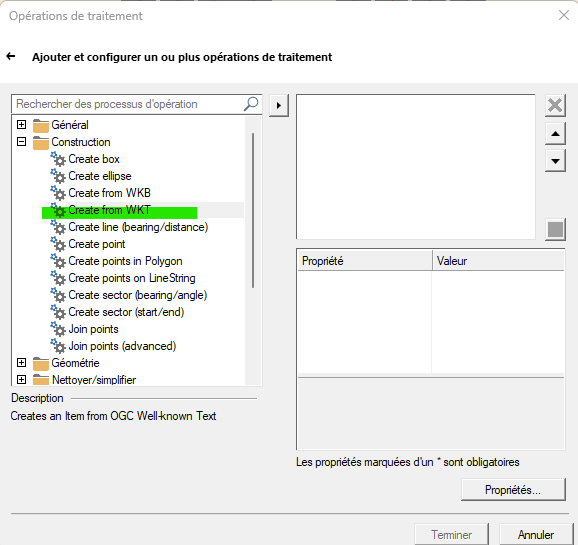

En ouvrant l'utilitaire de géotraitements à l'onglet "Construction":

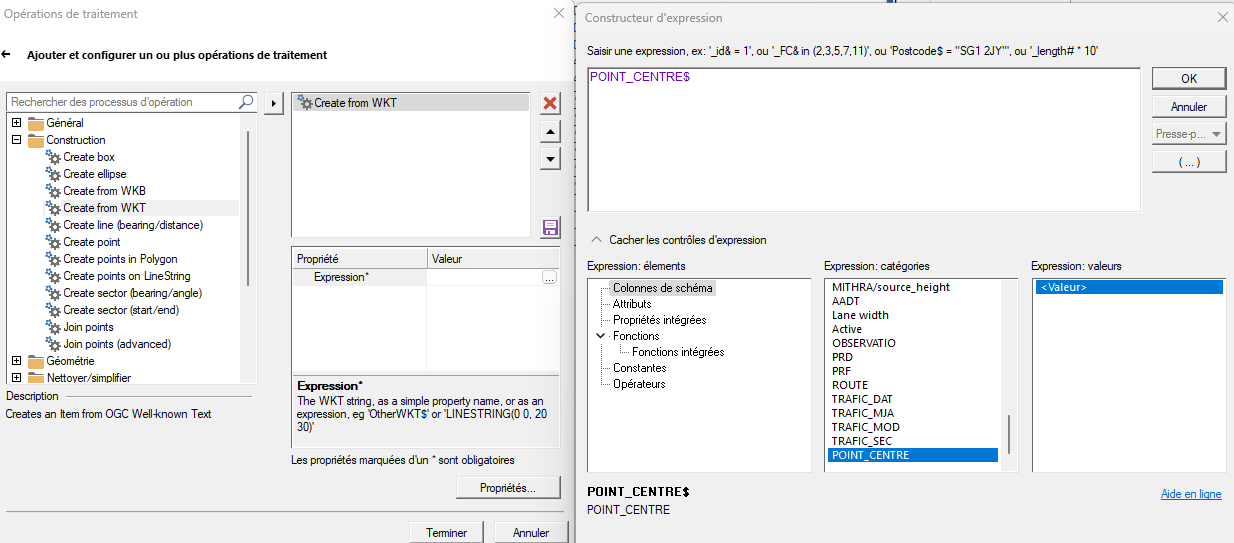

Puis en indiquant la colonne contenant le WKT:



•Enchainons par la construction du buffer de 5 m:

On voit que les opérations se cumulent.

Voici le résultat:

Notez au passage que le buffer récupère les attributs de la route duquel il est le centre. Ce transfert d'attributs n'existait pas dans les versions porécédentes de l'outil buffer.
