<< Cliquer pour afficher la table des matières >> Navigation :  Le Modèle > Coupe et profil > Profil

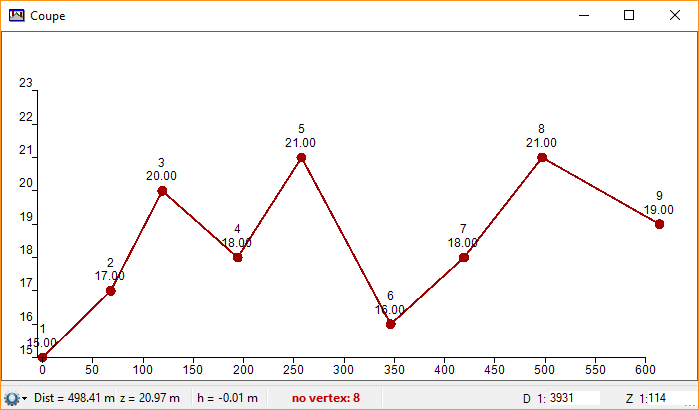

La fonction Profil est accessible à la sélection d'une seule ligne (menu contextuel).

La fenêtre est redimensionnable et les champs D et Z représentent les facteurs modifiables (validation par Entrée).

En cliquant sur le bouton , plusieurs options sont disponibles pour verrouiller l'échelle X/Y, afficher le texte / l'échelle / les axes, et aussi sauvegarder la coupe en image.

La ligne est représentée en marron (elle respecte le sens de digitalisation).

Au-dessus de chaque point, sont renseignés l'altitude du point et son identifiant unique.

Pour un mur, la hauteur du mur est représentée en trait bleu en plus du terrain.

Astuces

Activer un des champs D ou Z en cliquant dedans :

•Touche Z : active/désactive les informations des vertex.

•Touche Q : diminue la taille de la police.

•Touche S : augmente la taille de la police.
