<< Cliquer pour afficher la table des matières >> Navigation :  Le Modèle > Coupe et profil > Coupe

La fonction Coupe est accessible depuis le ruban Modèle, cliquer sur le bouton dans le groupe Ajout d'objets.

Il faut alors cliquer deux points pour définir les extrémités de la coupe.

La fenêtre est redimensionnable et les champs D et Z représentent les facteurs modifiables (validation par Entrée).

En cliquant sur le bouton , plusieurs options sont disponibles pour verrouiller l'échelle X/Y, afficher le texte / l'échelle / les axes, et aussi sauvegarder la coupe en image.

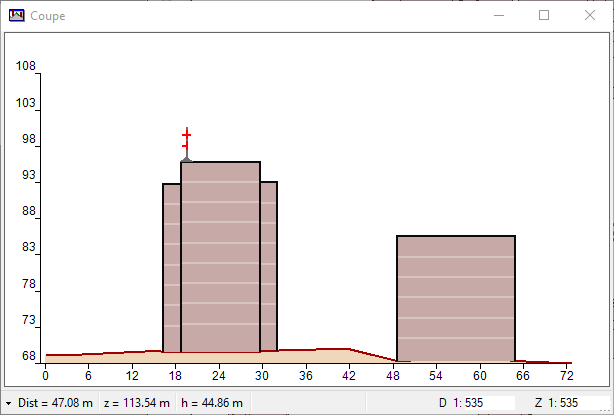

Les différents objets sont représentés :

•Le terrain en marron / marron clair.

•Les émetteurs en gris clair et rouge.

•Les sols de la couleur de leur nature (vert pour la végétation, gris pour l'urbain et bleu pour l'eau).

•Les bâtiments en gris clair.

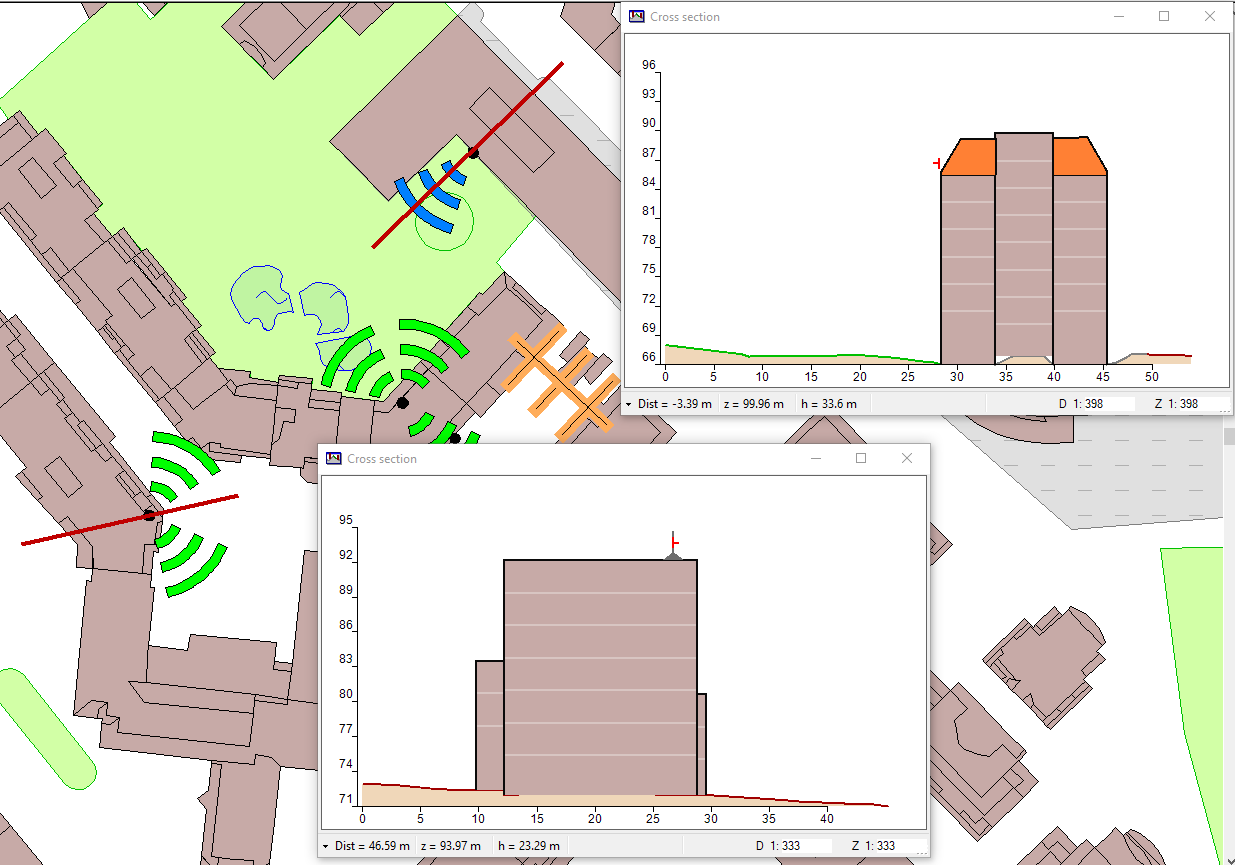

L'utilisateur peut dessiner plusieurs profils de coupe. Une ligne est créée dans la fenêtre graphique (dans nouveau calque interne : "Coupe") pour chaque coupe et lorsque l'utilisateur sélectionne une fenêtre de coupe, la ligne de coupe est automatiquement sélectionnée (en jaune).

A la fermeture de toutes les fenêtres de coupe, le calque interne "Coupe" reste avec les lignes de coupe. Il est alors possible de rappeler une coupe via le clic-droit sur le ligne de coupe, puis en cliquant sur Rappeler la coupe.
