La méthode IBGE Outdoor est dérivée de la méthode CSTB 2016.
La méthode IBGE Indoor correspond à la méthode Outdoor sans la dernière réflexion sur la façade. Pour passer d'un calcul outdoor à un calcul indoor, un coefficient forfaitaire est appliqué. Ce coefficient dépend du matériau de la façade.
Les méthodes IBGE Outdoor et IBGE Indoor intègrent les modifications suivantes :
•Remplacement de la distance de champ proche de 3H par une distance fixe de 2 m.
•Utilisation de la méthode Atoll pour la recomposition 3D des antennes.

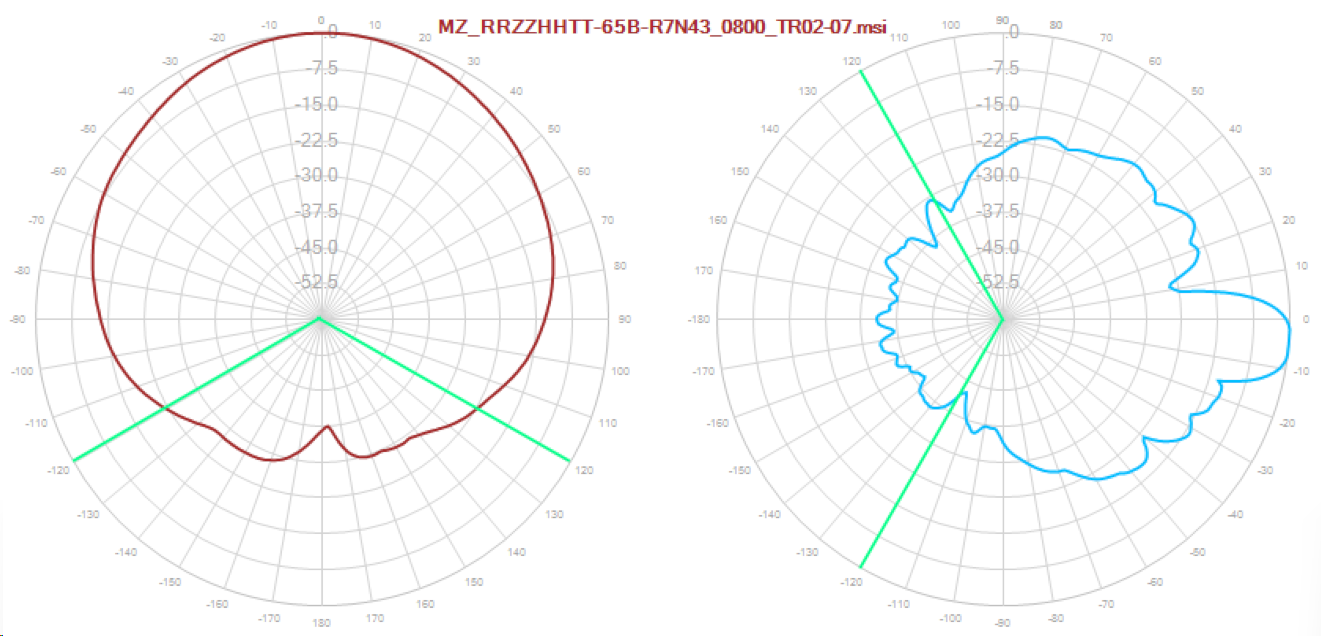

•Recherche du gain maximal arrière en 3D sur une sous-partie de l'hémisphère arrière (située derrière l'antenne), limitée à un angle solide de π stéradians. Cette zone correspond à une plage d'azimuts comprise entre 120° et 240° dans le plan horizontal, en excluant les directions rasantes situées à moins de 30° afin de tenir compte de l'épaisseur des murs.
Dans la méthode IBGE, il n'existe pas de véritable calcul en proche champ. Lorsque le récepteur est situé à plus de 2 m du centre de l'antenne, la formulation du champ lointain est utilisée, indépendamment des dimensions physiques de l'antenne.
À l'intérieur du rayon de 2 m, le champ électrique calculé ne peut pas dépasser la valeur maximale déterminée sur la sous-partie de l'hémisphère arrière de rayon 2 m. En revanche, il peut être inférieur à cette valeur selon la position du récepteur et sa direction par rapport à l'antenne.
