Lorsqu’on clique sur un rayon, on affiche ses propriétés dans un control spécifique.

Les informations disponibles sont :

•Le nom et l’ID du récepteur, sa hauteur

•L’antenne (No et Nom auquel le rayon appartient)

•Le nombre de réflexions, diffractions de ce rayon

•La coupe géométrique du rayon

•Le champs E lié à ce rayon

•Les fréquences Min et Max de calcul pour ce rayon

Le champ E correspond à une moyenne quadratique du module |E| pour toutes les fréquences de calcul Si on possède un seul trajet direct, ce champ correspond au E final du récepteur. Dans le cas contraire, la sommation des rayons dépend des interférences.

Si on sélectionne plusieurs rayons, on ne fait rien.



Description des valeurs des impacts matérialisés par des lettres :

•G = réflexion au sol à la position du récepteur (= récepteur attaché au sol / toiture, réflexion juste avant d'atteindre le récepteur)

•S = réflexion au sol

•F = réflexion en façade à la position du récepteur (= récepteur attaché à une façade, réflexion juste avant d'atteindre le récepteur)

•R = réflexion en façade / paroi verticale

•H = diffraction horizontale

•V = diffraction verticale

•A = Antenne

•X = Récepteur

Export des rayons

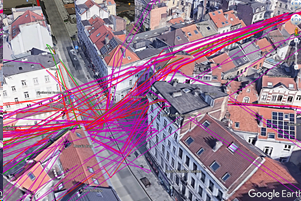

Les rayons seront directement exportables au format KMZ pour une visualisation dans Google Earth. Avant export, les rayons vont être drapés afin d’avoir une altitude cohérente avec le modèle Google Earth (Clamp to ground).

Au lieu de stocker x, y, z on va stocker x, y, h ou h est la hauteur.

Pour faire cela, avant l’export on va appliquer à chaque vertex des rayons la formule suivante :

H export = Z rayon – Z sol
