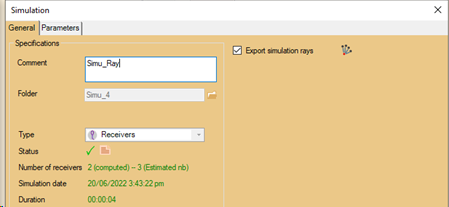

Les calculs « rayons » sont une option du calcul en mode récepteur avec une case à cocher « Export des rayons ».

Lors du calcul, les rayons sont alors sauvegardés en parallèle des fichiers résultats. Le calcul des rayons se fait sur un processeur.



A la fin du calcul, il est possible d’insérer ces rayons à la suite du calcul comme on insère des cartes.

La visualisation des rayons se fait depuis un clic droit sur un calcul ou depuis l’interface de paramètre des calculs.

Les rayons sont filtrables en fonction des récepteurs de calcul présents. Chaque récepteur calculé possède son propre filtre.

Dans l’exemple ci-dessus, 2 récepteurs ont été calculés. Ces récepteurs se nommes MP1 et MP2. Seul le filtre MP2 est actif, donc seuls les rayons de ce récepteur seront visibles.

Les rayons sont colorés en fonction de leur nombre de réflexions. Les rayons directs apparaissent en bleu.
