L’interface se décompose en six éléments principaux ; le premier et principal est la carte. La carte suit la norme d’affichage S-52 dans sa dernière version de l’OHI. Voici la disposition générale de l’interface de PortAll.

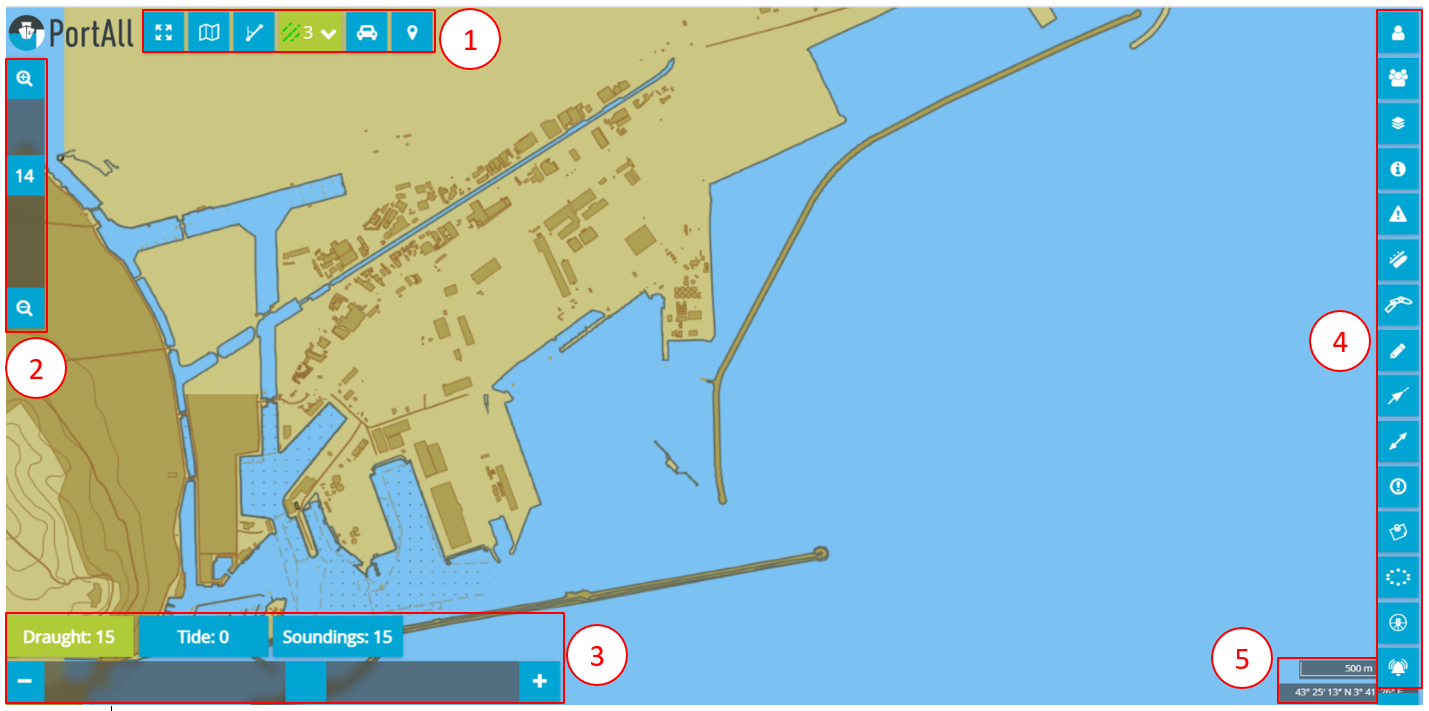

Interface de PortAll



Les cinq autres éléments de l’interface sont :

1.La barre d’actions rapides permet à un utilisateur d’accéder à une fonction de PortAll sans avoir à démarrer un module. Elles sont aussi toujours accessibles même lorsqu’un module est actif ;

2.La barre de zoom permet d’avoir une indication sur le niveau de zoom de la carte. Elle permet aussi de contrôler le niveau de zoom. Ceci vient en complément de la molette de la souris sur un PC ou de la pince sur écran tactile ;

3.La barre d'affichage des eaux saines et malsaines, en fonction de la bathymétrie et de la marée. Elle permet à l'utilisateur  de spécifier un tirant d'eau, une marée et de définir également un seuil de sondage ;

4.La barre d’accès aux modules utilisateurs permet d’accéder aux fonctions du module sélectionné. Le fonctionnement de chaque module est détaillé par la suite. Les modules sont exclusifs, ils ne peuvent pas être actifs simultanément ;

5.Les informations de travail affichent une barre d’échelle de la carte ainsi que les coordonnées géographiques du curseur de la souris ou du doigt dans le cas d’un écran tactile.
