Il peut y avoir plusieurs façons de réduire le bruit émis par les camions : rajout de mur anti-bruit, rajout d'une butte, modification de l'implantation du site, modification de la puissance des camions...

Dans notre cas, nous allons d'abord rajouter des murs anti-bruit. Ces murs n'existent pas dans la première variante, donc ils vont être spécifiques à celle-ci.

Ajouter des murs

•Depuis le ruban Modèle, cliquer sur le bouton dans le groupe Ajout d'objets.

•L'outil Ligne est actif.

•Dans la fenêtre d'édition de la ligne, sélectionner le mode Simple et spécifier un décalage de -7 m.

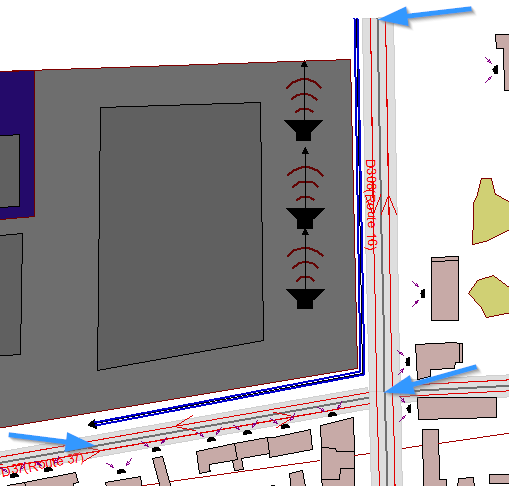

•Tracer la géométrie du nouveau mur, en cliquant sur les vertex des routes adjacentes. Vous devez obtenir le résultat suivant :

•Terminer la saisie en appuyant sur Entrée.

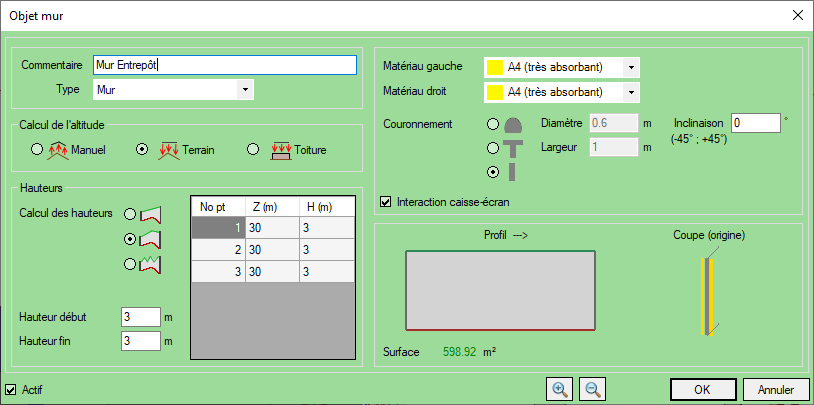

•La fenêtre Objet mur s'affiche de manière à entrer les paramètres du mur :

oRenseigner un Commentaire : Mur Entrepôt.

oMettre le Calcul de l'altitude à Terrain.

oLaisser les Hauteurs à 3 m.

oMettre les Matériaux gauche et droit en A4.

•Cliquer sur OK.

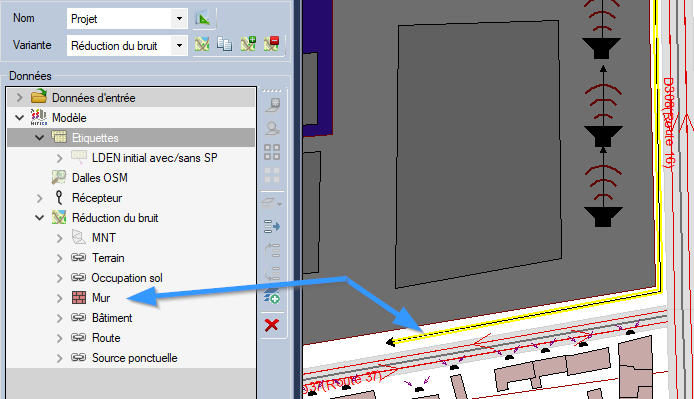

Un nouveau calque Mur est créé, et il est spécifique à cette variante. Si on retourne dans la première variante, il n'apparait pas.
