Présentation de MithraSIG

MithraSIG 6 est un logiciel intégrant une composante SIG et une composante acoustique. Son interface se compose de plusieurs parties, regroupant chacune des fonctionnalités servant à créer un projet.

Interface MithraSIG

1. Le ruban

Le ruban contient tous les outils nécessaires à la création/modification de la géométrie, mais également les outils de conversion de données, ainsi que les fonctions de calcul et rendu.

2. La fenêtre projet

La fenêtre Projet regroupe tous les calques contenant les données. Les données importées se retrouvent sous les groupes Données d’entrée. Quant aux données MithraSIG (converties ou créées manuellement), elles se retrouvent dans le groupe Modèle, classées dans leurs variantes correspondantes.

Les variantes sont des versions alternatives d’un projet : avec/sans mur antibruit, vitesse de 70km/h ou 90km/h…

3. La fenêtre graphique

C’est dans cette fenêtre que sont affichées les données et qu’elles peuvent être manipulées.

4. Les propriétés

L’onglet Propriété regroupe tous les attributs des objets ainsi que leurs informations géométriques. Ces informations peuvent être également consultables via le clic-droit/Propriétés sur un objet.

A noter que la partie Propriétés est ancrée à la fenêtre Projet au premier démarrage. Toutefois, celle-ci peut être déplacée pour plus de lisibilité via un glisser/déposer sur le côté droit.

Onglet Propriétés

5. La barre d’état

La barre d’état permet de voir plusieurs informations comme le nombre d’objets sélectionnés, les coordonnées, l’échelle de visualisation.

Les filtres et thématiques

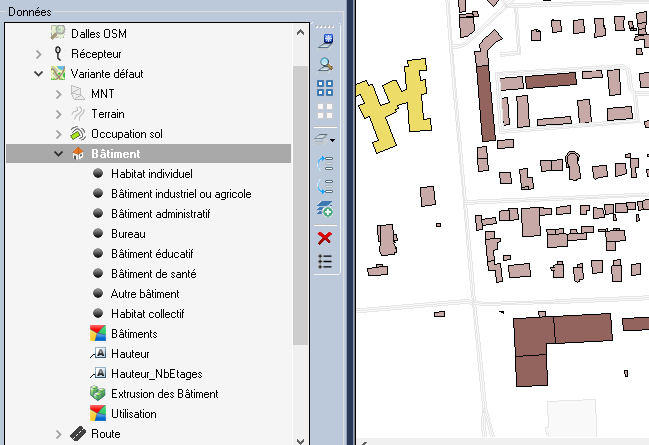

Les filtres et thématiques sont appliqués aux calques. Ils permettent de modifier visuellement les données en apportant des informations supplémentaires. Les filtres permettent de visualiser/maquer les objets selon un critère (ici la classification des bâtiments), les thématiques permettent de rajouter des informations sur les objets (ici la hauteur des bâtiments) ou les colorier différemment.

Filtre et thématique
