Il est possible de placer des récepteurs ponctuels et de ne lancer une simulation que sur ces récepteurs là. C'est utile lorsque l'on a réalisé des points de mesure en extérieur.

Pour ajouter un récepteur :

•Depuis le ruban Modèle, cliquer sur le bouton dans le groupe Ajout d'objets.

•L'outil Point est actif, pointer sur la façade du bâtiment en haut à droite de la zone.

•La fenêtre de création s'ouvre. Paramétrer comme suit :

oL'option Façade est automatiquement cochée.

oIndiquer la Distance de la façade : 2 m.

oLes paramètres Altitude, Numéro de bâtiment, Sens (de digitalisation) du bâtiment, Distance début façade sont renseignés automatiquement selon la position pointée avec le curseur de la souris.

•Valider par OK.

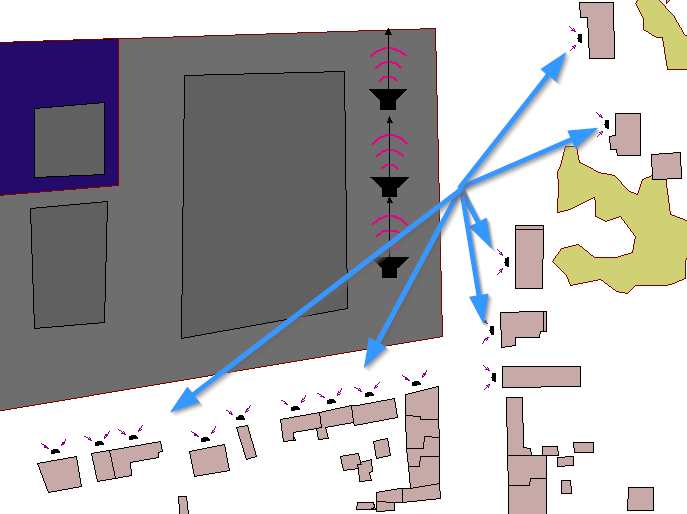

Il se crée un récepteur par étage du bâtiment (au final un seul est représenté dans la fenêtre d'affichage). Ces récepteurs sont placés à mi-hauteur des étages du bâtiment. Au rez-de-chaussée, le récepteur est placé à 2 m de hauteur.

Le récepteur créé est placé automatiquement le long de la façade et orienté en fonction de cette façade.

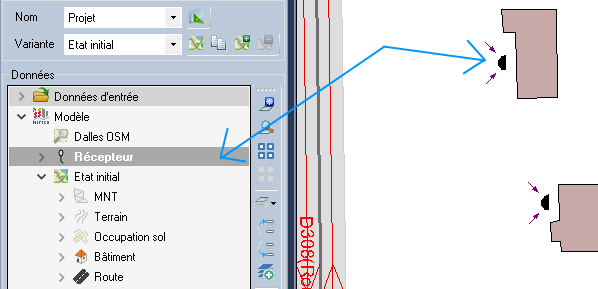

Un calque Récepteur est créé contenant les récepteurs du projet. A noter que les récepteurs sont communs à toutes les variantes.
