Intégration du terrain

La première étape (obligatoire) dans la création du Modèle MithraSIG consiste à modéliser le relief sous forme linéaire/ponctuelle et sous forme de MNT (Modèle Numérique de Terrain).

Pour créer le terrain :

•Depuis le ruban Modèle, cliquer sur le bouton dans le groupe Intégration. La fenêtre Création terrain et MNT apparaît.

•Cliquer sur l'onglet Points et lignes.

•Cliquer sur le bouton BD 3D.

•Choisir le calque d'origine contenant les données terrain. Ici Imported LIGNES_TERRAIN.shp.

•Cliquer sur OK.

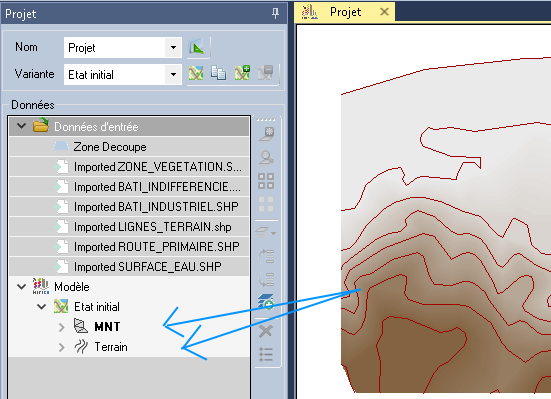

Le processus se lance. Une fois terminé, deux calques sont créés sous Modèle/Etat initial. Le calque Terrain contient désormais des objets Ligne Terrain issue des données d'origine. Le calque MNT contient le Modèle Numérique de Terrain, une grille permettant d'obtenir l'altitude en tout point du projet. Pour une meilleure lisibilité, les altitudes sont représentées sous forme de dégradé.
