<< Cliquer pour afficher la table des matières >> Navigation :  »Pas de topic au-dessus de cette entrée« Erreur de drapage

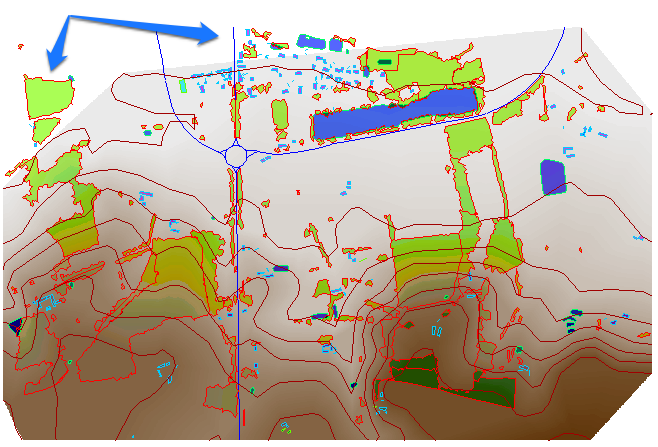

Il arrive que certains objets puissent être en dehors du MNT. Ce qui veut dire que lors de leur intégration, le logiciel n'a pas été capable de leur attribuer une altitude à partir du MNT. Dans notre cas, le calque Terrain étant le seul présent, le MNT a été calculé à partir de celui-ci. Cela peut donc indiquer que ce calque ne contient pas assez d'éléments pour avoir un MNT suffisament large. Par exemple, si on rend visible le calque Terrain et les calques d'origine, on voit clairement que des objets sont hors du terrain.

Dans ce cas, si on fait quand même une intégration d'objet, on obtient le message d'erreur ci-dessous.



Anticiper le problème de drapage

Cela consiste à rajouter du terrain avant l'intégration des objets, et donc de combler le "trou". Pour cela, on va rajouter une ligne terrain :

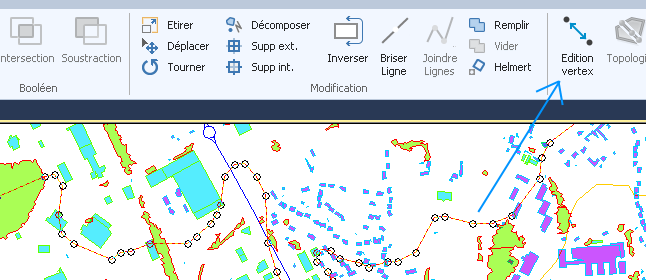

•Sélectionner la ligne terrain la plus en haut du projet. Dans le ruban Géométrie, cliquer sur Edition vertex (accessible aussi via le clic-droit).

•Dans la fenêtre d'Edition des vertex, on peut voir que les Z sont tous à 30. Donc la ligne a une altitude de 30 m. Fermer la fenêtre.

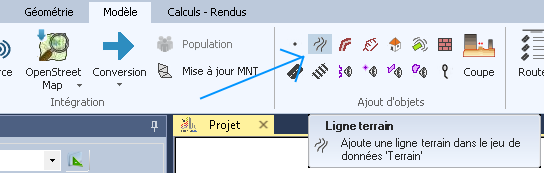

•On va donc rajouter une autre ligne terrain à 30 m. Pour cela, dans le ruban Modèle, cliquer sur le bouton Ligne terrain. Cela déclenche l'outil de dessin.

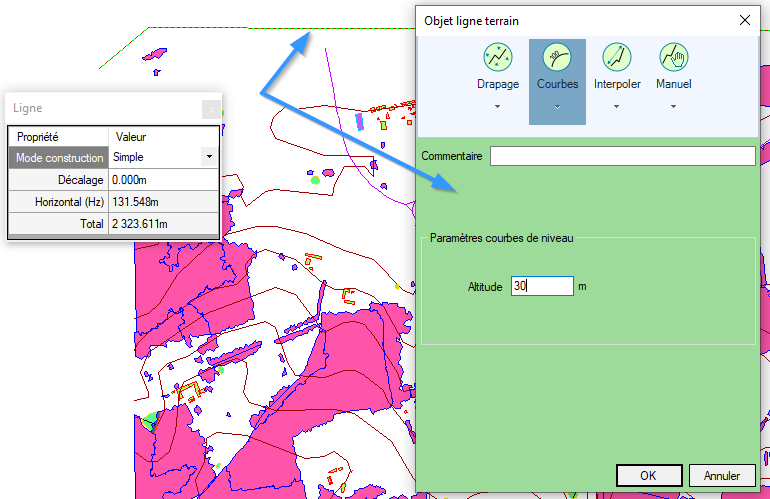

•Avec la souris, tracer une ligne terrain afin de couvrir les objets hors MNT. Chaque clic correspond à un nouveau vertex sur la ligne. Valider en appuyant sur la touche Entrée. La fenêtre Objet ligne terrain apparait. Renseigner 30 en altitude et cliquer sur OK.

•La ligne terrain a été rajoutée mais le MNT présente toujours un vide. Il faut faire une mise à jour MNT pour prendre en compte la nouvelle ligne. Pour cela, dans le ruban Modèle, cliquer sur le bouton Mise à jour MNT. Cliquer sur OK dans la fenêtre de Mise à jour MNT.

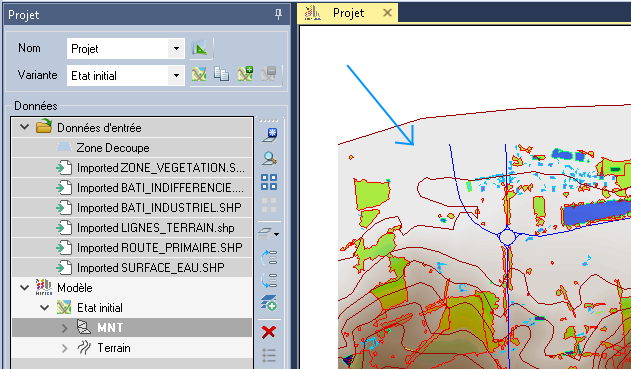

Le processus se lance et le MNT est mis à jour.
