Bâtiments

 Retour chapitre

Les bâtiments sont des polygones représentant des habitations tout type de bâtiment.

Intégration des bâtiments

L'intégration des bâtiments ne peut se faire qu'à partir de polygones ou de lignes fermées.

Pour intégrer les bâtiments :

•Depuis le ruban Modèle, cliquer sur le bouton Intégration du modèle dans le groupe Intégration. La fenêtre Intégration apparaît.

•Cliquer sur l'onglet Bâtiment.

Intégration de bâtiment

•Cliquer sur le bouton BD 2D (dans notre cas).

•Choisir le calque d'origine contenant les données bâtiment. Ici Imported BATI_INDIFFERENCIE.shp.

•Cocher l'option Hauteur. Dans le menu déroulant Hauteur, choisir l'attribut HAUTEUR&.

•Cliquer sur le bouton OK.

Le processus se lance et un nouveau calque Batiment est créé. Il contient des polygones représentant les bâtiments obtenus à partir des données du calque d'origine.

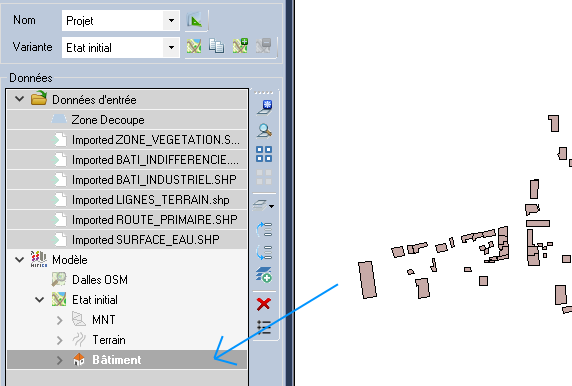

Calque Batiment

Intégrer des bâtiments supplémentaires à partir d'un autre calque

Les sources de données contenant des bâtiments peuvent être issues de plusieurs fichiers différents. Il est donc possible de procéder à plusieurs intégrations successives pour prendre en compte toutes ces sources de données.

Donc après avoir intégré Imported BATI_INDIFFERENCIE.shp, on va intégrer Imported BATI_INDUSTRIEL.shp.

Pour ce faire, on refait la même manipulation que précédemment. Dans la fenêtre d'intégration, l'option Réinitialisation est apparue. L'option Réinitialisation supprime tous les bâtiments déjà présents dans le calque "Bâtiment". En ne cochant pas cette option, on ajoute donc les nouveaux bâtiments au calque "Bâtiment" existant.

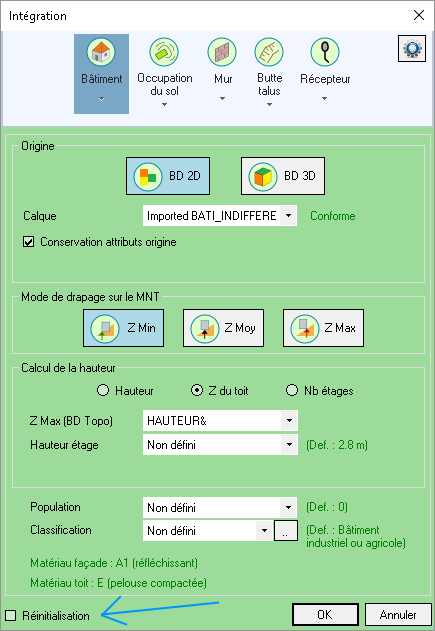

Seconde intégration de bâtiments

note

Exercice

Intégrez les bâtiments du calque Imported BATI_INDUSTRIEL.shp avec les mêmes paramètres que précédemment.

Veillez à bien décocher l'option Réinitialisation pour garder les bâtiments déjà intégrés.

Pour le paramètre Classification, choisissez l'attribut NATURE$ et dans le menu Bouton parcourir, faites correspondre la valeur présente à la classification Bâtiment industriel ou agricole.

Note : Sans utiliser la classification des bâtiments (voir la documentation pour plus de détails), la valeur par défaut est Habitat individuel. Cela signifie que tous les bâtiments importés depuis le calque seront considérés comme des habitations avec un seul logement. Lors de l'intégration, il est possible de changer cette valeur par défaut en cliquant sur le bouton btn_ValeursDefaut en haut à droite de la fenêtre.
