Le principe de découpage se fait sur un test spatial. MithraSIG se sert de la forme sélectionnée comme un guide pour découper les autres données éditables (et donc visibles) du projet. Si certaines données ne sont pas à découper (comme les bâtiments), il suffit de masquer ces calques en cliquant sur l'icône à coté de leurs noms.

Le découpage des données se fait en utilisant les fonctions Supp int. et Supp ext..
Ces fonctions sont capables de gérer à la fois les lignes et les polygones. Toutefois, dans l'optique de l'étude de cas, nous allons faire cela en plusieurs étapes.

Note : Lors de l'utilisation de l'outil Supp ext. ou Supp int., un message peut apparaitre mentionnant des objets non simples et ne pas exécuter la commande. Dans ce cas, il faut simplifier les éléments en question.
Pour ce faire, en ayant les objets sélectionnés, cliquer sur le bouton dans le ruban Géométrie. Il n'est pas nécessaire de sélectionner uniquement les objets non simples. Les objets initialement simples sont ignorés.

Découper les objets

•Sélectionner les données à découper (ici toutes les données présentes). Un moyen simple de le faire est d'appuyer sur la touche F7.

•Si la zone de découpe est sélectionnée, la déselectionner en maintenant Shift appuyé et en cliquant sur la zone.

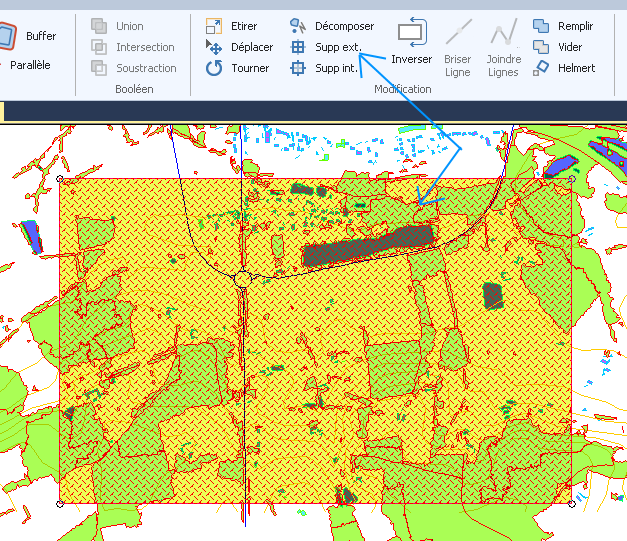

•Une fois les objets à découper sélectionnés, dans le ruban Géométrie, cliquer sur le bouton Supp ext. Puis cliquer sur la zone de découpe, ici le rectangle créé précédemment. Les objets sont automatiquement coupés et supprimés à l'extérieur de la zone.

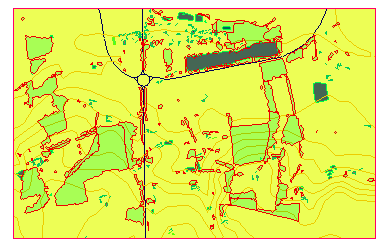

A partir de là, vous devez avoir uniquement des objets inclus dans la zone de découpe.
