Sur un calcul de type Récepteurs, on peut créer une carte sous forme d'étiquettes représentant la valeur pour chaque étage d'un bâtiment. Mais cela ne permet de voir les résultats que d'un calcul à la fois.

Mais une autre fonctionnalité permet de créer des tableaux d'étiquettes qui permettent de regrouper plusieurs résultats de calculs. Cela n'est possible que sur un calcul de type récepteur. C'est ce que nous allons utiliser.

Ajouter des étiquettes tableaux

Cette interface est accessible depuis le ruban Calculs - Rendus, en cliquant sur le bouton dans le groupe Rendus.

•Depuis cette fenêtre, cliquer sur le bouton et cliquer sur le menu Ajouter une colonne à partir d'un calcul...



•Dans la fenêtre de paramétrage de la colonne :

oSaisir le nom de la colonne : Lden initial.

oSélectionner le calcul Calcul Récepteur. Ici comme il n'y a qu'une variante, qu'un domaine et qu'un seul calcul de type Récepteurs, il n'y a pas encore le choix d'autres calculs.

oIndice : LDEN.

oSources : décocher la case SP.

oCliquer sur OK.

•Ajouter une deuxième colonne, nommée Lden initial SP mais en cochant la case SP cette fois.

Il y a désormais deux colonnes dans le tableau.

Indiquer les paramètres du calque Etiquette qui va être créé :

•Nom calque : le nom du calque. Saisir Lden initial avec/sans SP.

•Hauteur caractère : la taille des caractères des étiquettes. Saisir 5.

•Cliquer sur OK.

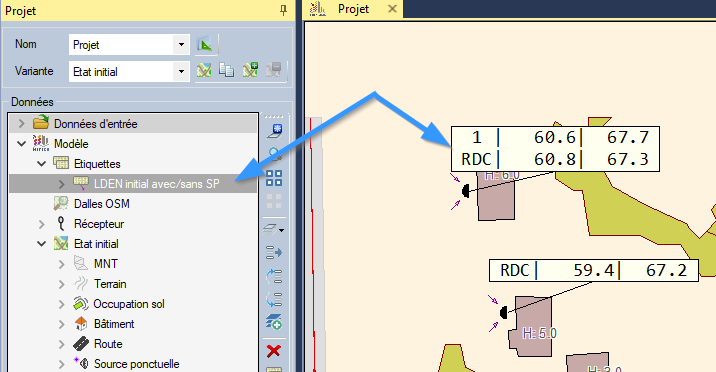

Un nouveau calque avec les étiquettes a été créé. Elles contiennent le résultat du même calcul mais avec différentes sources (avec et sans sources ponctuelles).
