Nous allons tout d'abord créer deux cartes horizontales : une carte sans les camions et une carte avec les camions afin de les comparer.

•Depuis la liste des calques, effectuer un clic-droit sur le calcul Calcul Horizontal et cliquer sur le bouton Ajouter carte.

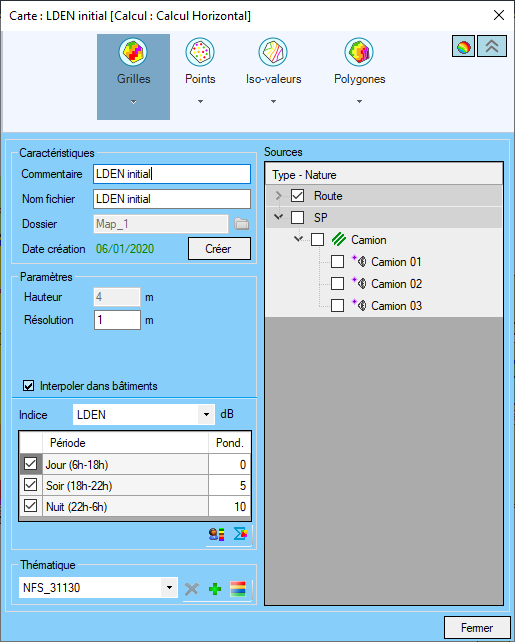

La fenêtre de création de carte s'ouvre.

•Dans cette fenêtre, paramétrer comme suit la carte sans les camions :

oType : Grille.

oDescription : Lden initial.

oRésolution : 1 m.

oIndice : LDEN.

oSources : décocher la case SP, ce qui permet de ne pas prendre en compte les sources ponctuelles.

oCliquer sur le bouton Créer.

•Refaire la même manipulation en cochant la case SP cette fois-ci pour prendre en compte les sources ponctuelles (camions). Comme nom de carte, renseigner Lden initial SP.
Cliquer sur Créer, puis Fermer.

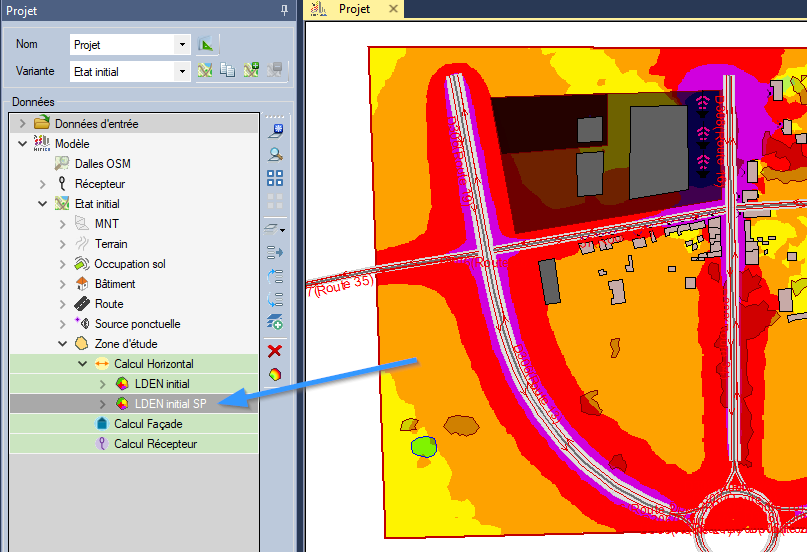

Deux nouveaux calques portant le nom Lden initial et Lden initial SP contenant les cartes ont été créés sous le calcul :
