Dans un premier temps, nous allons créer un calcul horizontal.

Un calcul horizontal permet de déterminer le niveau sonore à une hauteur constante par rapport au sol.

Paramètres généraux

Caractéristiques

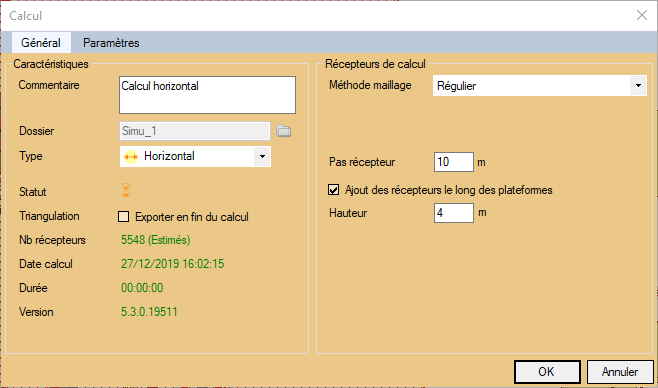

On paramètre tout d'abord les caractéristiques générales du calcul :

•Commentaire : champ de saisie libre, qui est utilisé pour le nom du calcul dans la liste des calques. Renseigner Calcul Horizontal.

•Type : le type de calcul qui peut être horizontal, façade ou sur récepteurs manuels. Ici, prendre Horizontal.

Récepteurs de calcul

Les points sur lesquels on effectue un calcul sont appelés des récepteurs de calcul. On déterminera le niveau sonore en chacun de ces points.

Dans le cas d'un calcul horizontal, des récepteurs de calcul sont répartis à l'intérieur du domaine.

•Pas de récepteur : distance entre deux récepteurs. Ce paramètre permet de définir la distance entre chaque récepteur présent dans le domaine. Mettre 10 m.

•Hauteur : hauteur à laquelle les récepteurs sont placés par rapport au sol. Mettre 4 m.

Paramètres acoustiques

•Matériau par défaut : il s'agit du type de sol pour tous les endroits du domaine où il n'y a pas d'occupation du sol. Renseigner un matériau de type D.

•Distance maximale de propagation : distance maximale que peut parcourir un rayon à partir d'une source. Renseigner 500 m.

•Angle : angle entre deux rayons tirés (méthode rayon). Déplacer le curseur sur 4°.

•Nb réflexions : nombre maximal de réflexions pris en compte au cours de la propagation. Renseigner 2.

•Réflexion Fresnel : cocher l'option.

•Stockage des sources : choisir Dynamique. Le mode dynamique permet de modifier la puissance des sources (route, voie ferrée, source ponctuelle, etc.) au moment de la création d'une carte, sans avoir besoin de relancer le calcul.

Valider en cliquant sur OK.

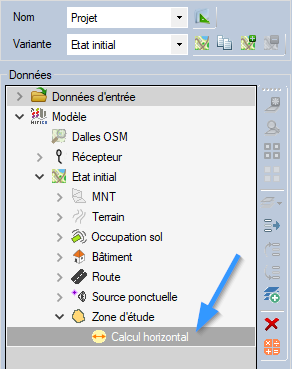

Le calcul est ajouté au calque contenant le domaine.

Note : Les paramètres d'exécution donnés sont des paramètres recommandés dans le cadre d'un vrai projet pour avoir un calcul suffisamment précis. Dans le cadre de la formation et pour raccourcir le temps de calcul, il est préférable de choisir des paramètres moins précis et donc moins coûteux en temps d'exécution :

•Distance max : 100 m.

•Angle : 30°.

•Nb réflexions : 0.
