<< Cliquer pour afficher la table des matières >> Navigation :  »Pas de topic au-dessus de cette entrée« Domaine de calcul

Un domaine de calcul permet de délimiter une zone sur laquelle on souhaite réaliser un calcul. Il influence notamment l'étendue des cartes créées.

Il existe deux types de domaines :

•Les domaines surfaciques, pouvant être associés à des calculs de type horizontal, en façade, ou sur récepteurs.

•Les domaines verticaux, pouvant être associés à des calculs de type vertical (coupe).



Pour ajouter un nouveau domaine surfacique :

•Depuis le ruban Calculs - Rendus, cliquer sur le bouton .

•L'outil de dessin Polygone devient actif, il suffit alors de tracer la géométrie correspondant au nouveau domaine.

•Lorsque le domaine est dessiné, appuyer sur Entrée pour valider.

Une fois la création du domaine validée, la fenêtre de paramétrage du domaine s'affiche. Le nom de dossier est automatiquement créé par MithraSIG. Seul le commentaire du domaine peut être changée, commentaire qui sera le nom du domaine dans la liste des calques.

Renseigner Zone d'étude comme commentaire et cliquer sur OK.

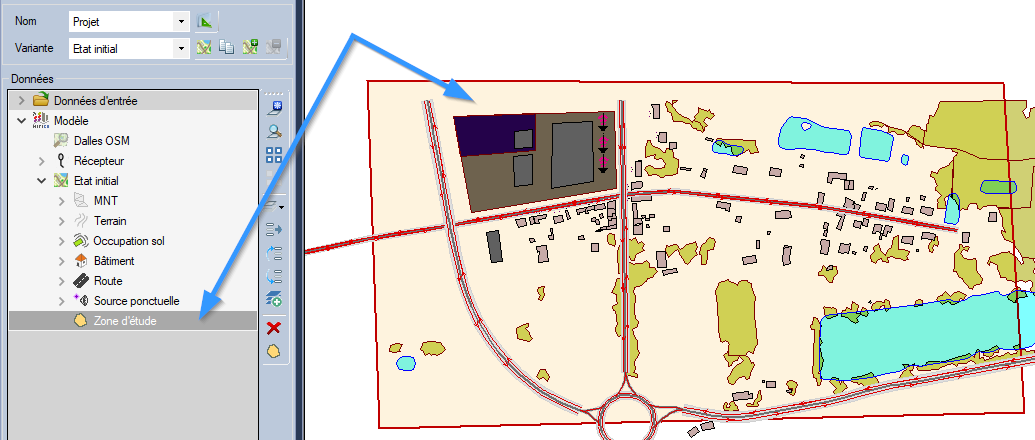

Le domaine est alors créé dans un calque spécifique.
