Maintenant que les modèles de référence sont créés, il reste à créer les sources ponctuelles et à leur appliquer les modèles.

•Depuis le ruban Modèle, cliquer sur le bouton dans le groupe Ajout d'objets.

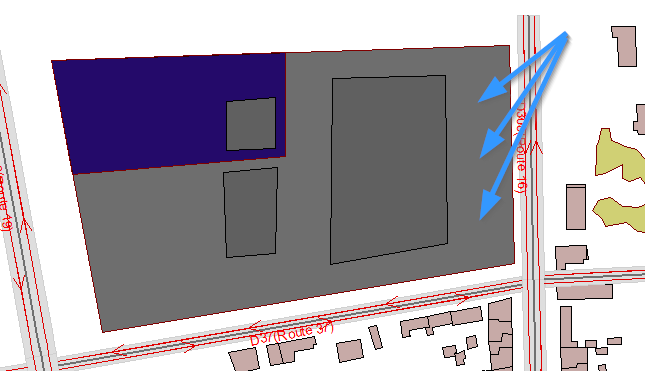

•L'outil Point est actif, cliquer dans la fenêtre graphique pour placer les sources. Les placer en suivant les flèches bleues ci-dessous :

•L'interface de la Source ponctuelle s'affiche de manière à entrer les paramètres de la source ponctuelle :

•Indiquer les paramètres géométriques :

oHauteur : renseigner 1 m.

oAzimut et Angle vertical : comme notre camion est une source omni-directionnelle, ces paramètres ne sont pas à modifier.

Le schéma se met automatiquement à jour en fonction des paramètres.

•Indiquer les paramètres acoustiques :

oUn Commentaire : renseigner Camion 01.

oUne Nature : cliquer sur le bouton et ajouter Camion comme nature.

oSélectionner un modèle de référence à utiliser : cliquer sur le bouton et choisir le modèle Camion (<20km/h) de qualité Bonne.

•Cliquer sur OK.

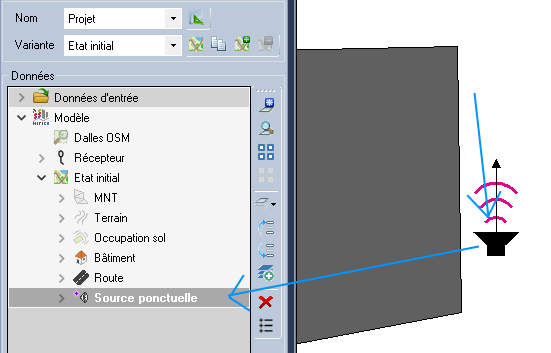

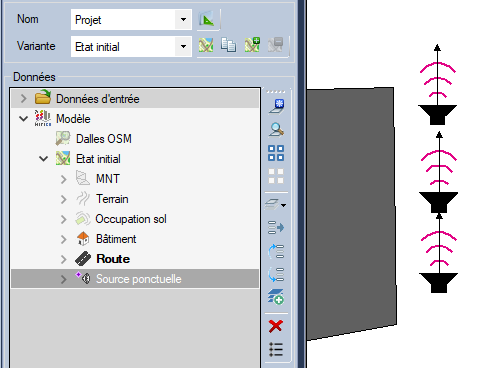

Un nouveau calque Source ponctuelle a été créé, contenant toutes les sources ponctuelles.
