Nous allons rajouter une route le long de notre zone de modification.
•Depuis le ruban Modèle, cliquer sur le bouton
dans le groupe Ajout d'objets.
•L'outil Ligne est actif, tracer la géométrie correspondant au nouvel objet et terminer la saisie en appuyant sur la touche Entrée.
•L'interface de la Route s'affiche de manière à entrer les paramètres de la route saisie. Cliquer sur le bouton
. Cela donne accès à tous les paramètres géométriques d'une route.
Route - Géométrie
•Indiquer les paramètres géométriques :
oLe Nombre de voies : 2 (une dans chaque sens).
oLa Largeur de voie : 3.5 (donc une largeur totale de 7 m).
Le Schéma de coupe se met automatiquement à jour en fonction des paramètres et les éventuelles erreurs de largeurs entre elles sont indiquées.

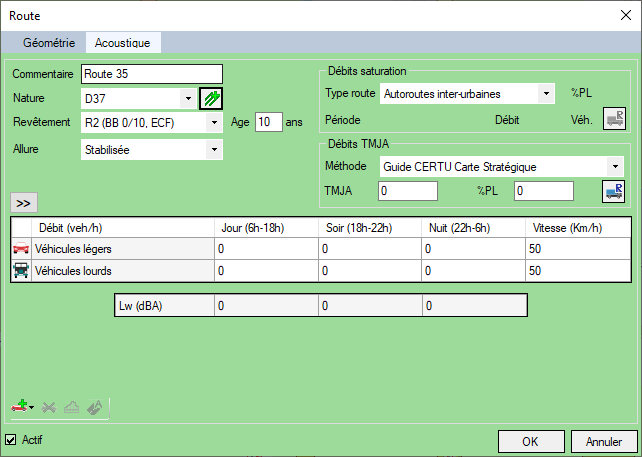

•Indiquer les paramètres acoustiques comme ci-dessous. Le commentaire est automatique et peut être modifier si besoin.
Route - Acoustique
oUne Nature. Le bouton
permet d'ajouter une nature. Cliquer dessus et entrer D37 comme nature. Les natures permettent de regrouper plusieurs routes ensemble, afin de représenter une infrastructure par exemple. Ici on pourra regrouper les routes de l'infrastructure D37. Cela sera utile au moment de la saisie des trafics et au moment de la création des cartes.
•Valider par OK.
|

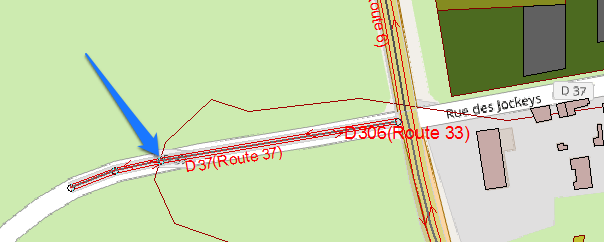

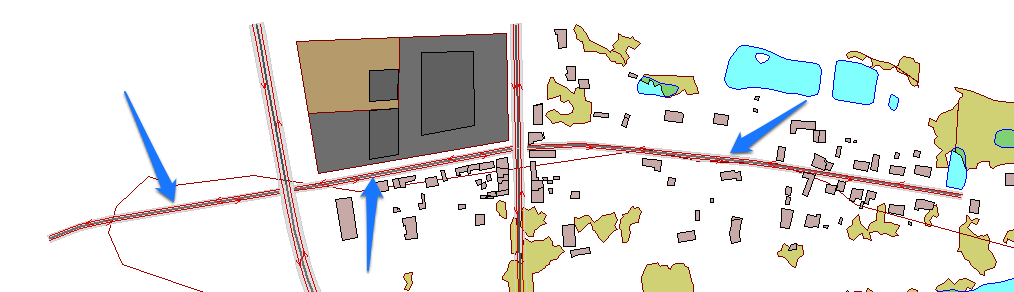

Exercice Continuer la route D37 en créant un nouveau tronçon et en lui attribuant la même nature. Puis une dernière en créant la route et en lui attribuant la nature Chemin de l'Aunay Pion. |
|---|
La représentation graphique des routes dans MithraSIG
Représentation route complexe
Représentation route simple
•Une surface gris clair ou gris foncé représentant la plateforme.
•Un axe gris foncé ou blanc qui possède en attributs toutes les informations de la route.
•Des voies en rouge (avec un sens).
La liste des routes
Via la Liste des routes, il est possible d'éditer rapidement les paramètres acoustiques des routes, et de reporter certains de ces attributs sur d'autres routes.
•Depuis le ruban Modèle, cliquer sur le bouton

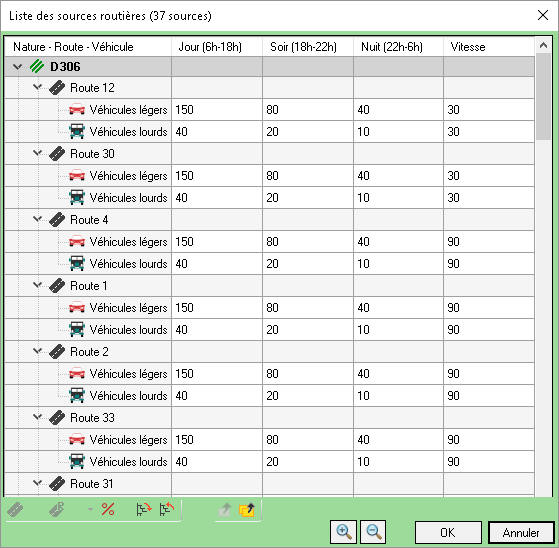

dans le groupe Liste des émissions. Toutes les routes du projet sont listées.
•Sur la nature D37 :
oSélectionner une des deux routes et paramétrer comme suit : trafic des véhicules légers à 50 pour Jour/Soir et 20 pour Nuit, et trafic des véhicules lourds à 15/10/5. Mettre la vitesse à 70 km/h.
oSélectionner dans la liste la route qui vient d'être modifiée, puis cliquer sur le bouton
, et choisir Reporter les véhicules sur les routes de même nature. La seconde route appartenant à la même nature D37 a été mise à jour en conséquence. Sur la seconde, mettre la vitesse à 70 km/h.
|
Exercice A l'aide des options Reporter les véhicules sur les routes de même nature et Reporter les vitesses sur les routes de même nature, paramétrez les routes restantes avec les trafics et vitesses suivantes : •Pour la nature D306 : trafic des véhicules légers à 150/80/40, trafic des véhicules lourds à 40/20/10, vitesse à 90 km/h. •Pour la nature D308 : trafic des véhicules légers à 100/60/25, trafic des véhicules lourds à 20/10/5, vitesse à 90 km/h. •Pour la nature Chemin de l'Aunay Pion : trafic des véhicules légers à 20/20/3, trafic des véhicules lourds à 0, vitesse à 50 km/h. |
|---|
•Valider en cliquant sur OK.
Pour ce qui est du rond-point, la vitesse est celle reportée, donc 90 km/h. On doit donc modifier cette vitesse.

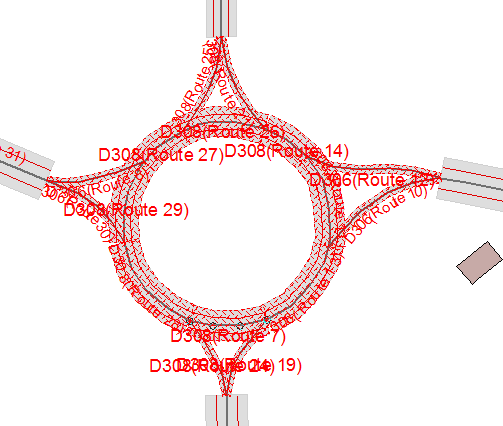

•Faire une sélection englobante pour les routes du rond-point.
•Faire un clic-droit puis cliquer sur Modifier les routes. La liste des routes s'affiche mais avec seulement les routes sélectionnées.
•Sélectionner une route de la liste et modifier la vitesse à 30 km/h pour véhicules légers et lourds.
•Puis cliquer sur le bouton et sélectionner Reporter les vitesses sur toutes les routes. Seules les routes de la liste voient leur vitesse modifiée.
