Auparavant nous avions créé des cartes une à une pour chacun des calculs. Dans cette partie nous allons voir comment automatiser la création de cartes selon certains critères via la fonction Ajout cartes.

•Dans le ruban Calculs - Rendus, cliquer sur le bouton dans le groupe Rendus.

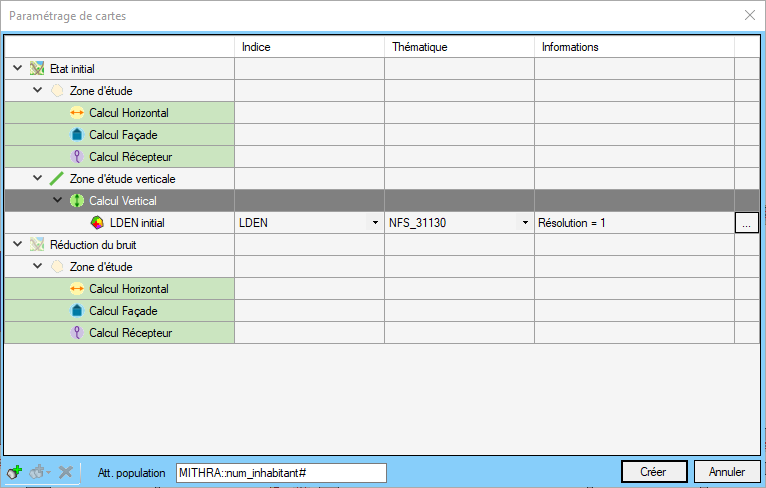

•L'interface de Paramétrage de cartes s'affiche, listant tous les calculs de toutes les variantes. Sélectionner le calcul Calcul vertical et cliquer sur le bouton .

•Description : LDEN initial.

•Résolution : 1 m.

•Indice : LDEN.

•Cliquer sur Appliquer.

La carte LDEN initial apparaît sous le calcul Calcul vertical.

Cette interface propose différentes fonctions de généralisation qui permettent de créer des variantes d'une carte sélectionnée.

•Sélectionner la carte LDEN initial, cliquer sur le bouton et choisir Généraliser par type de source.

•Cliquer sur Créer.

Les cartes paramétrées apparaissent dans la liste des calques. Chaque carte correspond à un type de source différent présent dans le projet.

Visualiser une carte verticale

Outre la vue 3D, le meilleur moyen de visualiser une carte verticale est de passer par une coupe.

•Sélectionner la carte LDEN initial Fer, faire clic-droit et choisir Visualiser coupe.

Une nouvelle fenêtre s'affiche montrant la carte sous forme de coupe verticale.
