<< Cliquer pour afficher la table des matières >> Navigation :  »Pas de topic au-dessus de cette entrée« Thématique sur bâtiments

On peut aussi ajouter une thématique sur les bâtiments en utilisant les attributs ajoutés lors de la création des cartes. De cette façon, il est possible de colorier les bâtiments de façon spécifique en fonction de ces attributs.

Ici, les bâtiments seront coloriés en fonction du dBmax après création du mur. Si les bâtiments ont un dBmax supérieur à 68 dBA, ils seront coloriés en rouge.

Ajouter une thématique

Dans la variante Réduction du bruit :

•Effectuer un clic-droit sur le calque Bâtiment, cliquer sur le bouton Ajout thème...

•Dans Style, choisir Valeurs individuelles. Cliquer sur Suivant.

•Dans la fenêtre Expression, cliquer sur le bouton . Puis cliquer sur Editer une expression.

•Dans la fenêtre de Construction d'expression :

oSélectionner Attributs dans Expression : Eléments.

oSélectionner dBmax_Lden_Mur3m dans Expression : catégories.

oDouble-cliquer sur Valeur dans Expression : valeurs. L'attribut s'inscrit dans le constructeur d'expression.

oDans le constructeur d'expression, à la suite de l'attribut, renseigner >68. Il doit donc être inscrit dBmax_Lden_Mur3m#>68.

oCliquer sur OK.

•Cliquer sur Suivant.

•Dans la fenêtre de Valeurs individuelles, il y a 2 choix : -1 correspond aux objets répondant Vrai à l'expression, donc dont la valeur de l'attribut dbmax_Lden_Mur3m# est supérieure à 68. 0 correspond aux objets qui ne remplissent pas l'expression (Faux), donc dont la valeur de l'attribut dbmax_Lden_Mur3m# est inférieure ou égale à 68.

oSélectionner -1. Dans Styles, mettre comme Titre : Bâtiments >68 dB. Mettre la plume en noir, et la trame en rouge.

oSélectionner 0. Dans Styles, mettre comme Titre : Bâtiments <68 dB. Mettre la plume en noir, et la trame en vert.

oCliquer sur le bouton Légende. Renseigner comme Titre : Alerte sur bâtiment. Cliquer sur OK.

•Cliquer sur Terminer.

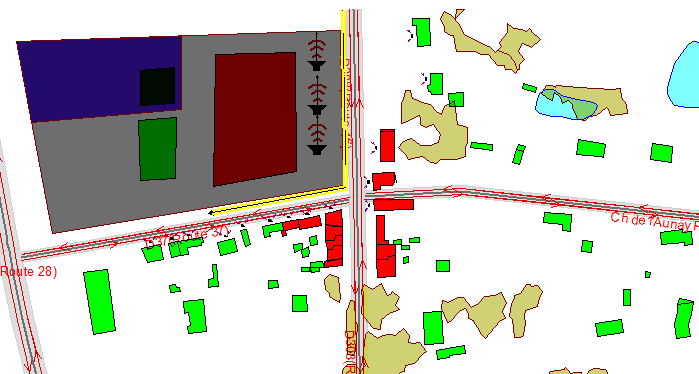

Les bâtiments dépassant les 68 dBA sont alors coloriés en rouge.
