Lorsqu'on a des cartes de type grille, on peut utiliser la fonction d'opération entre cartes. Cela permet de créer une nouvelle carte issue d'une opération entre deux cartes existantes. C'est utile notamment pour voir la diminution/l'augmentation du son entre deux cartes par soustraction.

Cette interface est accessible en cliquant sur le bouton de la section Rendus de l'onglet Calculs - Rendus du ruban MithraSIG.

S'il n'existe pas de jeux de données contenant des grilles, un message d'alerte apparaît. Seules les cartes de type grilles sont listés. Les calques contenant des grilles ou des polygones sont également listés, dès lors qu'il ne s'agit pas de cartes.

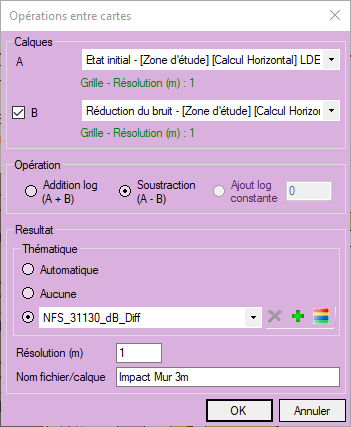

Calques

•A : choisir Lden initial SP.

•B : choisir Lden Mur 3m.

•Nom fichier/calque : Impact Mur 3m.

Thématique

Il est possible de créer sa propre thématique, d'en sélectionner une existante, ou de laisser MithraSIG en choisir une. Ici, choisir la thématique NFS_31130_dB_Diff. Cliquer sur OK.

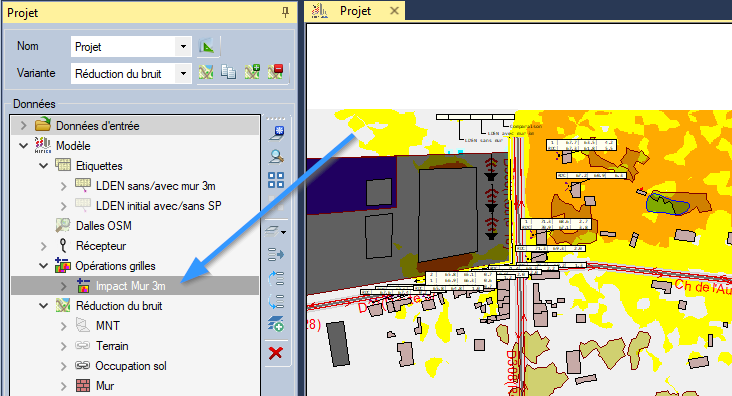

Un nouveau calque est créé représentant la différence de valeur entre les deux grilles. Dans ce cas, selon la thématique choisie, on voit le gain en dB qu'apporte le mur.
