Domaine en terrasse

La hauteur du domaine est définie par rapport au bâtiment sur lequel se trouve la terrasse (par exemple 1,5 m).

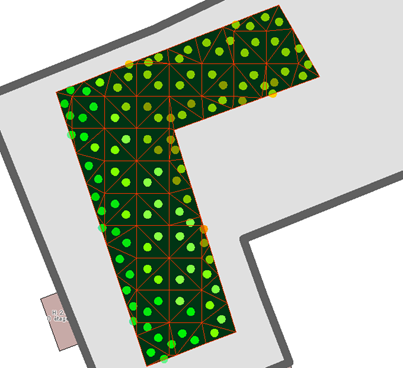

Principe du maillage : on triangule la terrasse définie par l’utilisateur en densifiant suivant le pas de récepteur. On s’assure qu’aucune arête de triangle est plus longue que la distance maximale entre récepteur.

Les récepteurs de calcul sont positionnés au centre de ces triangles. En effet, les calculs sont très variables sur les arêtes des bâtiments, donc en bordure des terrasses. Avec des récepteurs au centre des triangles on s’assure qu’ils se trouvent bien à l’intérieur de la terrasse.

Création de carte

Les récepteurs calculés sont ceux au centre de chaque triangle composant le maillage de la terrasse. C’est directement eux que l’on affiche lors de la recherche du niveau maximum de la terrasse ou lorsqu’on affiche le détail des récepteurs de calcul.

Pour la création de carte surfacique, on effectue un lissage spatial. Ce lissage permet de filtrer l’information et de limiter les variations liées au positionnement des récepteurs. L’idée est d’obtenir une représentation cartographique simplifiée et lisible, en s’affranchissant de l’arbitraire des découpages lié à la triangulation.

Pour cela, on calcule alors les valeurs de tous les sommets des triangles depuis les valeurs des récepteurs placés au centre des triangles adjacents. On utilise une interpolation par voisin naturel : Natural neighbor interpolation

On a donc fait un moyennage spatial et il se peut qu’un min/max disparaisse.
