Récepteur en façade placé manuellement

•Depuis le ruban Modèle, cliquer sur le bouton dans le groupe Ajout d'objets.

•L'outil Point est actif, pointer un contour de bâtiment en utilisant un code d'accrochage (L pour Ligne, M pour Milieu, V pour Vertex, etc.) pour placer le récepteur sur la façade.

•Une fois le point placé, la boîte Objet récepteur s'affiche :

oL'option Façade est automatiquement cochée.

oEntrer éventuellement un Commentaire.

oIndiquer la Distance de la façade.

oModifier éventuellement la Distance début façade (la distance indiquée à l'ouverture de la boîte de dialogue correspond au point cliqué).

oLes paramètres Altitude, Numéro de bâtiment, Sens (de digitalisation) du bâtiment (pour la distance début façade), Distance début façade sont renseignés automatiquement selon la position pointée avec le curseur de la souris.

•Valider par OK.

Il se crée un récepteur par étage du bâtiment (au final un seul est représenté dans la fenêtre d'affichage). Ces récepteurs sont placés à mi-hauteur des étages du bâtiment. Au rez-de-chaussée, le récepteur est placé à 2m de hauteur.

Le récepteur créé est placé automatiquement le long de la façade et orienté en fonction de cette façade.

Récepteurs en façade placés automatiquement

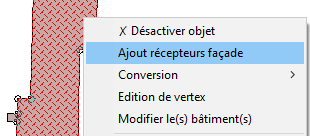

A la sélection d'un ou plusieurs bâtiments, il est possible par le menu contextuel de placer automatiquement des récepteurs en façade sur le(s) bâtiments(s). Pour cela, cliquer sur Ajout récepteurs façade.

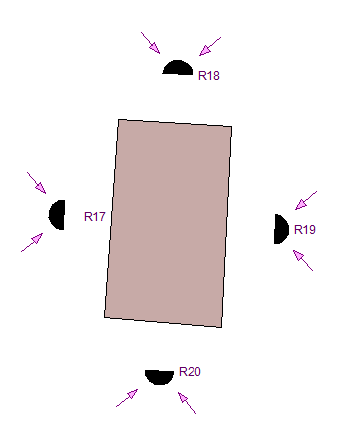

Chaque récepteur est alors placé au milieu de chaque façade du bâtiment.
