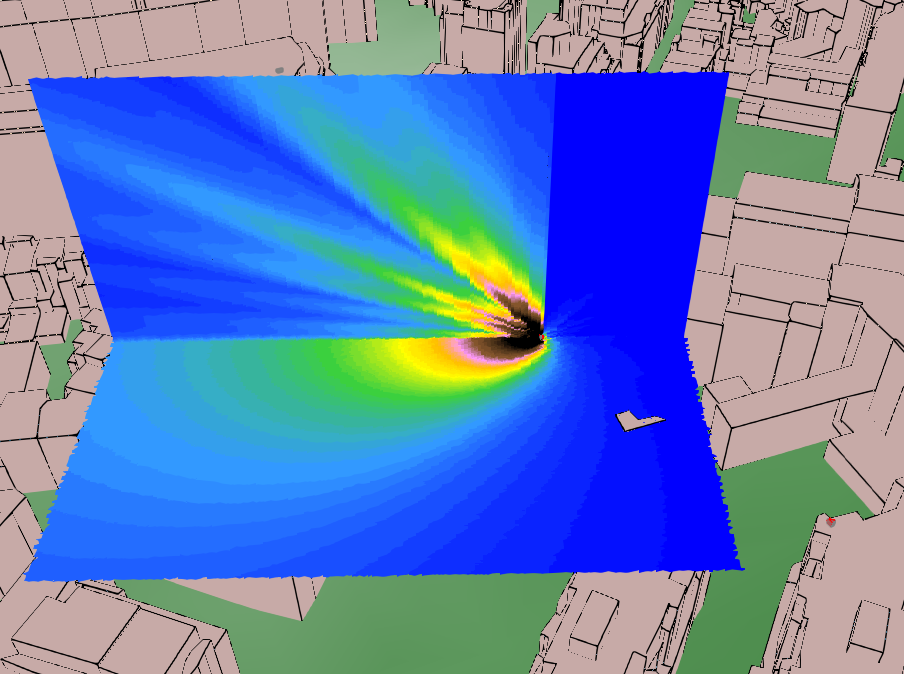

Cette fonction permet de dessiner une grille verticale (visible dans la fenêtre 3D) et/ou horizontale correspondant à l'émission théorique d'une antenne relativement à un système d'émission (sans prise en compte du terrain et bâtiments dans le calcul). La direction de la grille est celle donnée par l'azimut de l'antenne choisie.

La fonction est accessible à la sélection d'une ou plusieurs antennes en cliquant sur le bouton , dans l'onglet Calculs - Rendus, groupe Rendus.

Les diagrammes peuvent être créés depuis une ou plusieurs antennes. Dans le cas de plusieurs antennes, la grille calculée représentent le cumul de toutes les antennes sélectionnées.

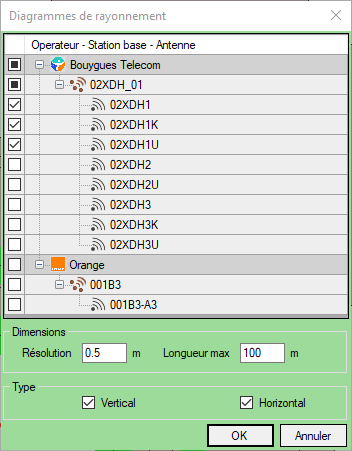

Les antennes sélectionnées sont listées pour activer ou désactiver leur prise en compte dans le diagramme.

•Longueur max : longueur totale du diagramme sachant que le diagramme démarre à 25 mètres derrière l'antenne.

•Résolution : valeur utilisée pour la grille de rendu.

•Type : Vertical ou Horizontal ou les 2.

Les diagrammes sont créés dans des calques spécifiques, un pour l'horizontal et un pour le vertical.

Modifier la couleur

La couleur des diagrammes peut se paramétrer dans les options par défaut, onglet Antennes. Cela doit se faire avant la création des diagrammes.
