Le déplacement des antennes suit des règles particulières. Les antennes sont automatiquement drapés sur le sol (en fonction de l'altitude du MNT). Une vérification de la cohérence est faite pour savoir si l'antenne ne se trouve pas dans un bâtiment, comme par exemple déplacer une antenne de HMA = 10 m dans un bâtiment de 12 m . En cas de conflit, il est possible de :

• diminuer la hauteur du bâtiment

• augmenter la HMA de l'antenne

• ne rien faire (l'antenne se trouve alors dans un bâtiment et sera ignorée par le calcul.

Lors d'un conflit sur la HMA, une alerte (carré rouge) apparait dans l'interface d'une antenne.

Déplacer une antenne

Lors d'un déplacement d'une ou plusieurs antennes, toutes les caractéristiques concernant la position des antennes sont automatiquement mises à jour (coordonnées, z au sol, Z, ...). Pour déplacer une antenne, il y a 2 façons :

•Méthode 1 : cette méthode permet de déplacer une ou plusieurs antennes

oSélectionner la (les) antenne(s) en cliquant dessus. En cas d'antennes superposées, utiliser la fenêtre de sélection par liste.

oClic-droit/Déplacer, ou cliquer sur Déplacer depuis le groupe Modification dans le ruban Géométrie.

oPuis cliquer sur l'élément sélectionné et choisir l'endroit à partir duquel se fera le mouvement (point d'origine). L'objet devient alors attaché au curseur de la souris. Cliquer à nouveau pour déplacer l'élément (point final).

•Méthode 2

oLa sélectionner en cliquant dessus. En cas d'antennes superposées, utiliser la fenêtre de sélection par liste.

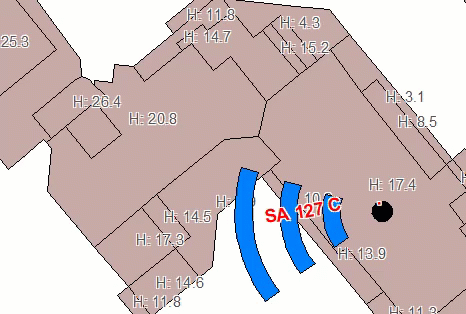

oPlacer le curseur de la souris dessus, celui-ci devient une croix (animation ci-dessous).

oCliquer et maintenir, puis déplacer l'objet jusqu'à l'endroit voulu.

oRelâcher le clic.
