L'outil Antennes CSV permet 2 choses : la création d'un modèle de fichier CSV compréhensible par le logiciel et la conversion d'un fichier CSV en fichier XML compréhensible par le logiciel.

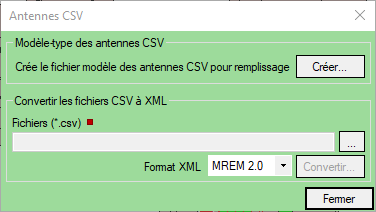

La fenêtre est accessible en cliquant sur le bouton dans l'onglet Modèle, groupe Intégration.

Modèle-type des antennes CSV

En cliquant sur le bouton , un fichier CSV est créé à l'emplacement spécifié. Il est alors possible de remplir ce fichier avec les informations nécessaires, et ensuite de l'intégrer dans MithraREM en passant par l'intégration.

Les options en vert sont facultatives.

•Operator : Nom de l'opérateur.

•BTS Name : Nom de la station de base.

•BTS Address : Adresse de la station de base.

•BTS Comment : Commentaire de la station de base.

•ANT Name : Nom de l'antenne. Doit être unique.

•ANT Coordinate X : Coordonnée X de l'antenne.

•ANT Coordinate Y : Coordonnée Y de l'antenne.

•ANT HMA : Hauteur de la HMA de l'antenne.

•ANT Type (OMNI ou DIR) : Type de l'antenne, omnidirectionnelle ou directive. En cas de nom spécification, le type AUTRE sera appliqué.

•ANT Azimuth : Azimuth de l'antenne (0;360°).

•ANT Mecanic Tilt : Tilt mécanique de l'antenne (-90;90°).

•ANT Dimension : Dimension de l'antenne (en mètres).

•ANT Comment : Commentaire de l'antenne.

•TRANS MSI File : Nom du fichier du modèle d'antenne. Si le nom est absent, l'intégration ne se fera pas pour cette antenne.

•TRANS InputPower dBm : Puissance de l'antenne en dBm.

•TRANS Gain dBi : Gain de l'antenne en dBi.

•TRANS Electric Tilt : Tilt électrique de l'antenne (-90;90°).

•TRANS Frequency Name : Technologie et bande de fréquence de l'antenne.

•TRANS Min Frequency : Fréquence minimum de la bande de l'antenne.

•TRANS Max Frequency : Fréquence maximum de la bande de l'antenne.

•Frequency : Fréquence de l'antenne.

Convertir les fichiers CSV à XML

Cette fonction sert à transformer un fichier CSV de type MithraREM en fichier XML ayant le structure attendue par MithraREM pour intégration. Il est possible de convertir un CSV dans 2 formats XML : MREM 1.7 qui sera alors utilisables dans la version 1.7 du logiciel, et MREM 2.0 qui sera utilisable dans la version 2.

Pour convertir un fichier CSV :

•Choisir un fichier CSV en cliquant sur le bouton .

•Sélectionner le format XML de sortie.

•Cliquer sur le bouton .

•Sauvegarder le fichier à l'emplacement voulu.
