<< Cliquer pour afficher la table des matières >> Navigation :  Le Modèle > Les émetteurs radioélectriques > Les antennes > Ajout d'une antenne

Pour ajouter une antenne, depuis le ruban Modèle, cliquer sur le bouton dans le groupe Ajout d'objets.

Ensuite, cliquer à l'endroit où positionner l'antenne. L'interface de configuration d'une antenne apparait pour renseigner description et position.

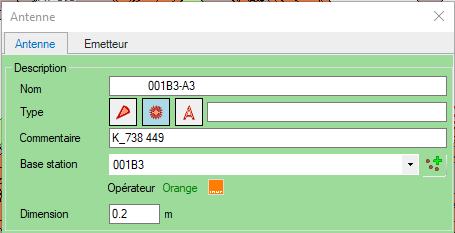

Description

La description d'une antenne comporte plusieurs informations qui se renseignent dans le premier cadre de l'interface d'antenne.

•Nom : ce champ obligatoire et unique nomme l'antenne et permet de repérer cette antenne lors des manipulations dans le logiciel (liste des émetteurs, calculs, rendus, etc).

•Type d'antenne : détermine le symbole de l'antenne dans la fenêtre graphique. Il différencie le type de directivité des antennes (panneau directif, antenne omnidirectionnelle, autre). Un commentaire facultatif peut être ajouté librement afin de décrire plus précisément l'antenne.

•Commentaire : champ libre facultatif permettant par exemple de renseigner la référence constructeur ou tout autre information.

•Station de base : option facultative mais recommandée pour la gestion des antennes. L'antenne peut être rattachée à une station de base. La liste déroulante propose les stations de base préalablement définies par l'utilisateur. Dans le cas de réseaux de téléphonie mobile, les stations de base peuvent correspondre aux BTS des opérateurs. Cette information sera utile lors de l'affichage des résultats des calculs. De nouvelles stations de base peuvent être ajoutées directement depuis cette fenêtre.

•Dimension : dimension la plus grande (hauteur) du panneau ou du fouet.

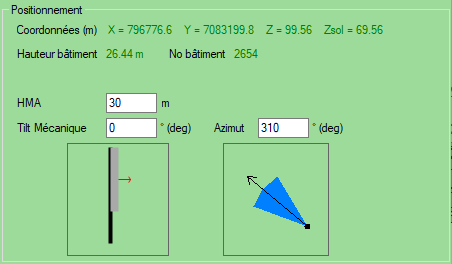

Position

Les informations présentes dans cette zone seront toutes utilisées lors des calculs.

•Coordonnées : coordonnées, z au sol (Zsol) et altitude par rapport au sol (Z) de l'antenne qui correspond à Zsol+HMA. Informations automatiquement calculées par le logiciel.

•Hauteur du bâtiment : hauteur du bâtiment si l'antenne est positionnée sur un bâtiment.

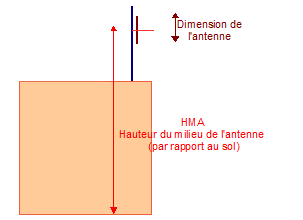

•HMA (Hauteur Milieu d'Antenne) : hauteur de l'antenne par rapport au sol. Cette hauteur doit être compatible avec la dimension maximale du support défini.

•Azimut : orientation en degré, 0° correspond au Nord géographique.

•Tilt mécanique : orientation physique de l'antenne en degré, négatif vers le bas et positif vers le haut.

Dans la boîte de dialogue les 2 schémas Azimut et Tilt permettent de mieux visualiser les paramètres définissant l'orientation des antennes :

•Le schéma Tilt positionne l'antenne par rapport à un support fictif. La flèche donne l'orientation principale de l'antenne.

•Le schéma Azimut affiche l'azimut de la direction principale de l'antenne.
