Cette fonction est accessilbe depuis le ruban Géométrie en cliquant sur le bouton dans le groupe Nettoyage.

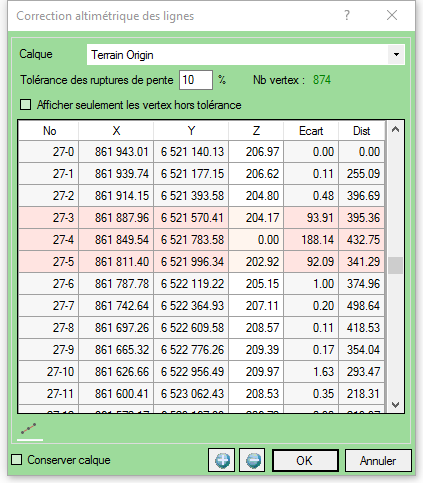

L'ensemble des lignes du calque choisi sont listées. La première colonne précise le numéro de ligne avec le numéro de vertex sur cette ligne : noLigne - noVertex.

Les vertex hors tolérance apparaissent en rouge (ligne rouge).

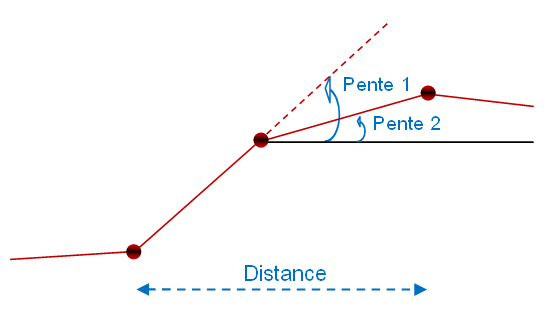

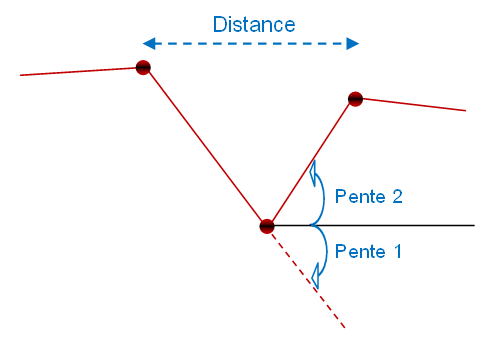

Un vertex hors tolérance s'analyse en prenant en compte le point précédant et le point suivant avec :

- L'écart (exprimé en %) qui représente la rupture de pente, c'est-à-dire la différence entre les 2 pentes.

 Ecart =  Abs ( Pente 2 - Pente 1 )

- La distance (en mètre) correspond à la distance 2D entre les 3 points représentant l'écart.

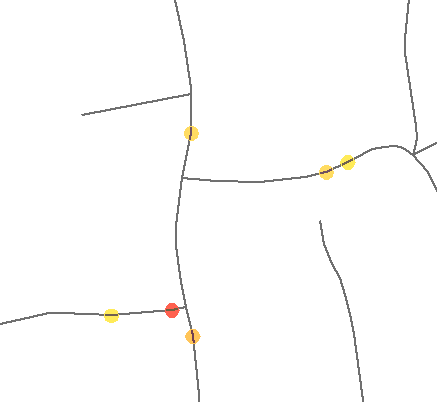

Les vertex hors tolérance sont mis en évidence dans la fenêtre graphique courante. A chaque sélection d'une ligne, la fenêtre graphique courante se centre sur la coordonnée correspondante. Les boutons et permettent de zoomer / dézoomer dans cette vue.

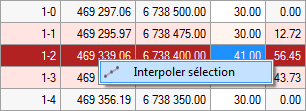

La sélection d'une ou plusieurs lignes permet d'interpoler leur altitude relativement aux vertex précédents et suivants via le menu contextuel ou le bouton .

L'option Afficher seulement les vertex hors tolérance filtre l'affichage en ne laissant que les vertex concernés.

L'option Conserver calque laisse le calque créé affichant les vertex hors tolérance avec la thématique associée (Écart (%)).
