Ce type de calcul correspond à des coupes dans le plan horizontal en extérieur à une hauteur donnée. Ce calcul se fait sur un domaine surfacique.

Il a pour icône .

Paramètres

•Pas récepteur : distance entre récepteurs.

•Hauteur : hauteur à laquelle se fera la carte. Une carte à hauteur constante suit le relief. Il est possible de calculer plusieurs cartes horizontales à des hauteurs différentes. Pour cela séparer les hauteurs par des ";".

•Altitude : Altitude à laquelle se fera la carte.

•Utilisation des bâtiments dans le semi : les bâtiments sont utilisés comme contrainte du maillage, cela signifie que des récepteurs sont positionnés le long des bâtiments. Cette option est utilisée pour plus de précision dans les résultats et pour la détermination des niveaux maximums des bâtiments (carte).

•Méthode de maillage : (régulier/irrégulier).

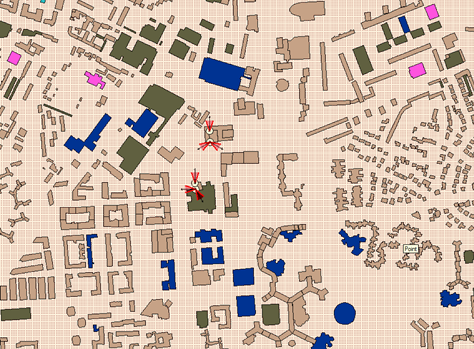

oLe maillage régulier : positionnement de récepteurs régulièrement dans toute la zone de calcul. Les récepteurs ne sont pas positionnés à l’intérieur des bâtiments.

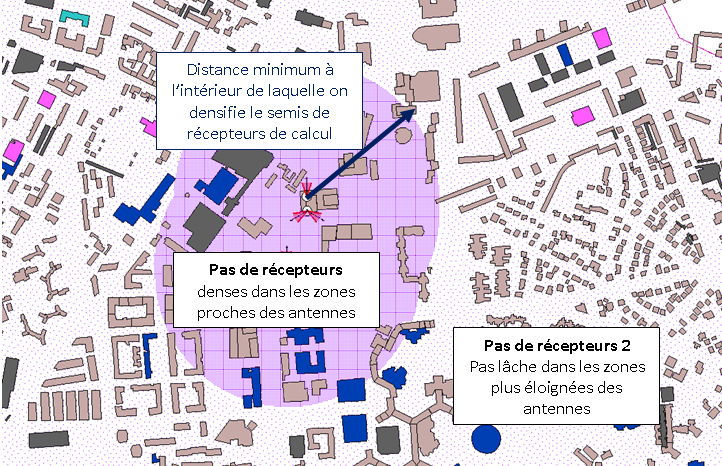

oLe maillage irrégulier : positionnement de récepteurs densifiés dans les zones proches des antennes. Cela permet de faire des calculs beaucoup plus rapides dans les zones ou le niveau de champ est plus faible. La méthode Irrégulier permet de spécifier un deuxième pas, Pas récepteur 2, qui est appliqué au-delà d'une distance des antennes (Dist. antennes mini).

oMaillage progressif: La distance entre les récepteurs diminue en fonction de la distance par rapport à l'antenne. Le coefficient est le coefficient pour diminuer la densité des récepteurs (fonction de la distance) dans le maillage. Nous recommandons des valeurs comprises entre 1,05 et 1,001. Les récepteurs ne sont pas positionnés à l'intérieur des bâtiments.

 Exemple de quelques coefficients progressifs sur un domaine horizontal. Si le coefficient augmente un peu, le nombre de récepteurs et donc le temps de calcul diminuent beaucoup.



Conseil : utiliser un maillage régulier dans les zones urbaines, un maillage irrégulier dans les zones périurbaine et un maillage progressif sur les zones de taille importante.
